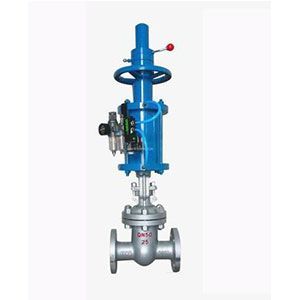

氣動閘閥Z641H型~PN16-PN160

產品名稱：氣動閘閥Z641H型~PN16-PN160

產品型號：Z641H

連接方式：法蘭式

結構形式：明桿楔式

驅動方式：氣動

產品口徑：DN25-DN600

公稱壓力：1.6~6.4MPA

閥體材質：鑄鋼，不銹鋼

產品詳情

Z641H氣動閘閥概述：

氣動活塞式閘閥以下簡稱閘閥），由于具有優良的切斷性能，故在工業領域得到廣泛應用。公稱壓力有1.6、6.4MPa，口徑由40至600mm，溫度范圍為-196℃至500℃。

特點

1.氣動閘閥的執行機構具有正、反兩種作用功能，故閥的開、關方式有氣開、氣關兩種作用方式。閘閥采用金屬接觸式獨特結構、動作可靠，具有極高的切斷性能，比常規的切斷閥優越。允許泄漏量達到10-8×KV。使用范圍廣，溫度可由-196℃至500℃，口徑小至40mm，大至600mm. 閥座有平行、60°V型切口和90°V型切口三種，適應不同使用場合需要。

2.閥體可用夾套形式保溫，用以介質冷卻后易堵塞，凝結或結焦場合使用。

選用材料

1.閥體、閥蓋：ZG230-450 閥板：1Cr18Ni9Ti堆焊司太萊合金閥桿：1Cr18Ni9Ti 閘板：1Cr18Ni9Ti堆焊司太萊合金氣缸：無縫鋼管活塞：鑄鋁合金密封圈：耐油O型橡膠

2.墊料：聚四氟乙烯，柔性石墨主要技術參數

公稱通徑DN(mm)	40	50		80	100	125	150	200	250	300		350	400	450	500		600
額定流量系數KV	170	270		510	940	1400	2200	3500	8500	9600		13000	17000	55000	27000		38000
公稱壓力PN(MPa)	1.6 6.4
活塞直徑D(mm)	120		160				280				360		420			540
操作壓力P(MPa)	0.3~0.5
介質溫度t(℃)	標準：-20~250 高溫：250~500 低溫：-196~-20
允許泄漏量	10-8×KV
流量特性	近似直線
動作方式	繼續、連續（配閥門定位器）

允許壓差

DN(mm) P(MPa) D(m)		40	50	80	100	125	150	200	250	300	350	400	450	500	600
120	0.3	1.95	1.18
	0.4	3.08	2.03
	0.5	1.06	2.88
160	0.3			1.35	0.93	0.63
	0.4			2.04	1.46	0.99
	0.5			2.04	1.99	1.35
280	0.3						1.65	1.02	0.67
	0.4						2.04	1.50	1.00
	0.5						2.04	1.96	1.14
360	0.3									0.77	0.57
	0.4									1.13	0.87
	0.5									1.20	0.92
420	0.3											0.65	0.50
	0.4											0.97	0.75
	0.5											1.29	1.00
540	0.3													0.74	0.49
	0.4													1.09	0.74
	0.5													1.44	0.98

氣動閘閥連接尺寸參數

DN	PN	L	H	h	A	C	G(kg)
40	PN16	250	675	255	120	200	29
40	PN64	250	675	255	120	200	31
50	PN16	250	685	255	120	200	32
50	PN64	250	685	255	120	200	40
80	PN16	280	800	340	120	200	42
80	PN64	310	800	340	160	240	52
100	PN16	300	850	370	120	200	80
100	PN64	350	850	370	160	240	90
125	PN16	325	1020	415	120	200	95
125	PN64	400	1020	415	160	240	105
150	PN16	350	1085	455	160	240	110
150	PN64	450	1085	455	280	360	130
200	PN16	400	1195	515	160	240	215
200	PN64	500	1195	515	280	360	275
250	PN16	450	1460	580	160	240	320
250	PN64	550	1460	580	280	360	380
300	PN16	500	1575	645	280	360	440
300	PN64	600	1575	645	360	360	500
350	PN16	550	1890	810	280	360	520
350	PN64	650	1890	810	360	440	580
400	PN16	600	2070	900	360	440	850
400	PN64	700	2070	900	420	500	910
450	PN16	650	2350	975	360	440	890
450	PN64	750	2350	975	420	500	1000
500	PN16	700	2500	1073	360	440	950
500	PN64	800	2500	1073	540	620	1200
600	PN16	750	2930	1302	360	440	1100
600	PN64	850	2930	1302	540	620	1300

外形尺寸及重量

DN	PN	L	H	h	A	C	G(kg)
40	PN16	250	675	255	120	200	29
40	PN64	250	675	255	120	200	31
50	PN16	250	685	255	120	200	32
50	PN64	250	685	255	120	200	40
80	PN16	280	800	340	120	200	42
80	PN64	310	800	340	160	240	52
100	PN16	300	850	370	120	200	80
100	PN64	350	850	370	160	240	90
125	PN16	325	1020	415	120	200	95
125	PN64	400	1020	415	160	240	105
150	PN16	350	1085	455	160	240	110
150	PN64	450	1085	455	280	360	130
200	PN16	400	1195	515	160	240	215
200	PN64	500	1195	515	280	360	275
250	PN16	450	1460	580	160	240	320
250	PN64	550	1460	580	280	360	380
300	PN16	500	1575	645	280	360	440
300	PN64	600	1575	645	360	360	500
350	PN16	550
350
